產品詳情
特點和應用：Features and Applications
具有良好的共模和差模干擾抑制特性
Good performance of common mode and differential mode suppression
對脈沖、連續或間歇干擾具有較高的抑制作用
Effectively control pulse, continuous or intermittent interference
較小的泄漏電流
Low leakage current
被廣泛應用于開關電源，UPS，變頻器，電機驅動，電梯等 設備
Applications for switching-mode power-supply UPS,Converter , motor driver,lift etc.

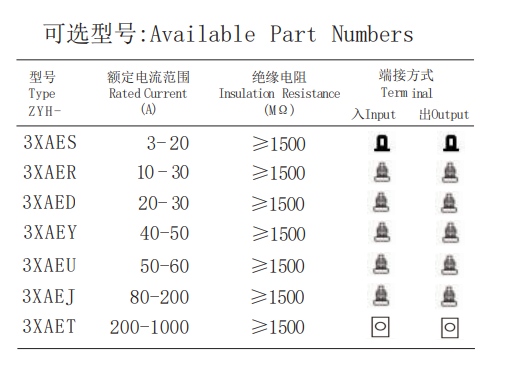

訂購信息：Ordering Information

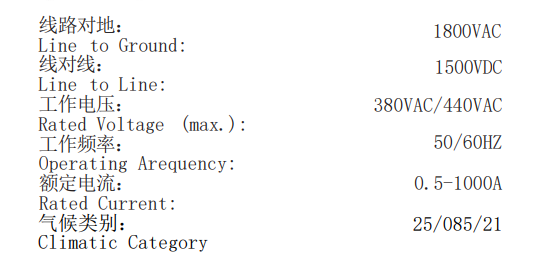

規格： Specifications

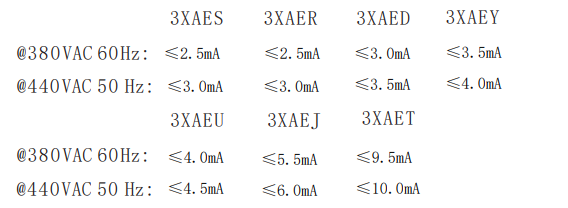

每條線路對地的最 大泄漏電流： Maximum leakage current each Line to Ground：
Hipot額定值（一分鐘）：
Hipot rating (one minute):
電路原理圖Electrical Schematics

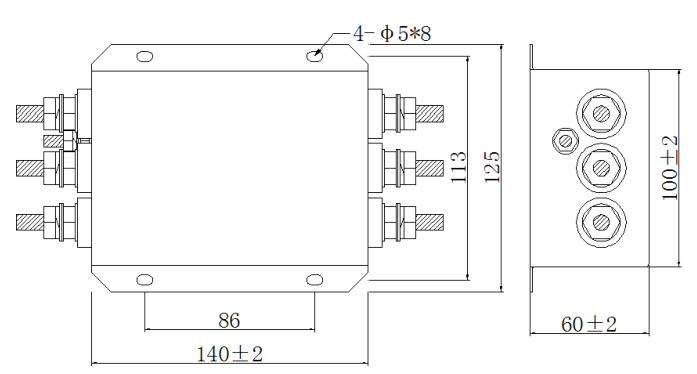

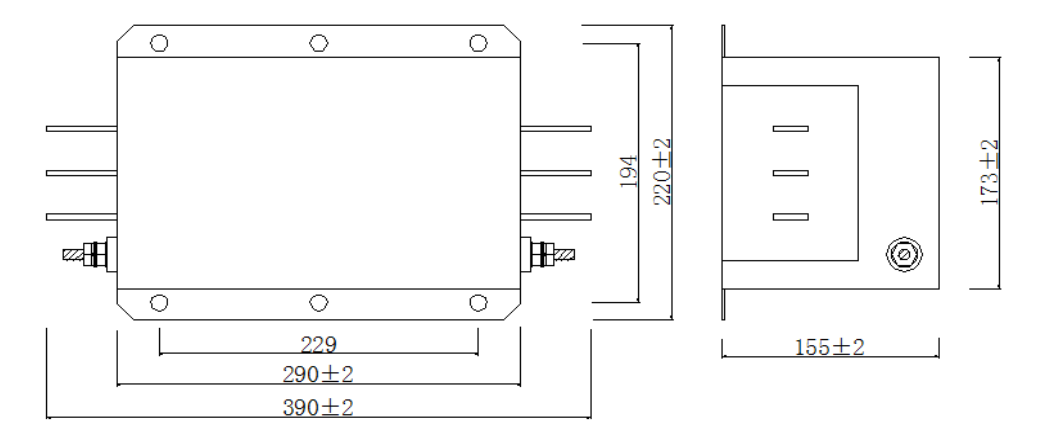

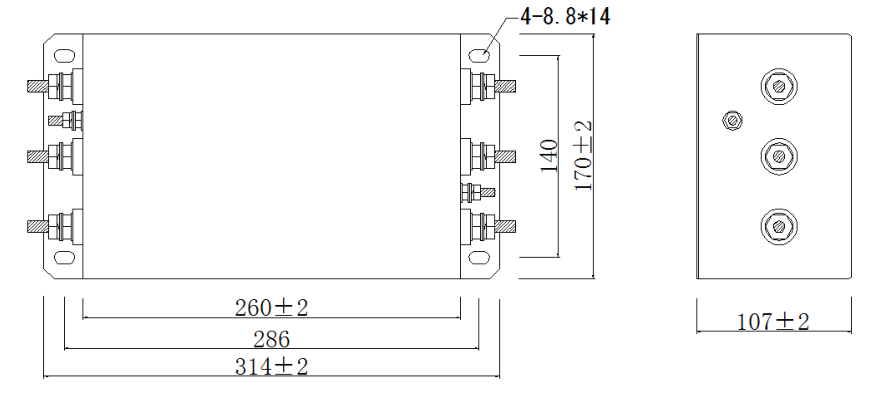

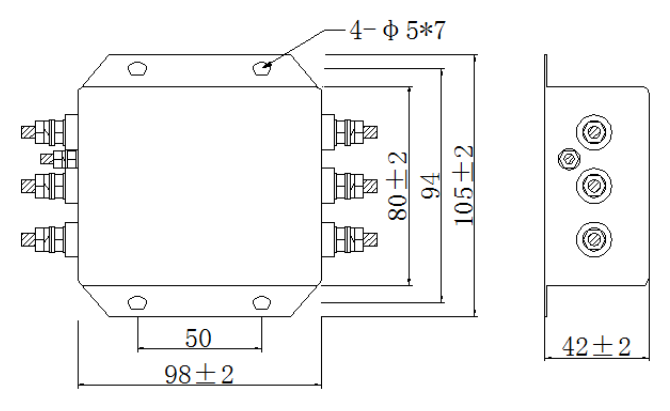

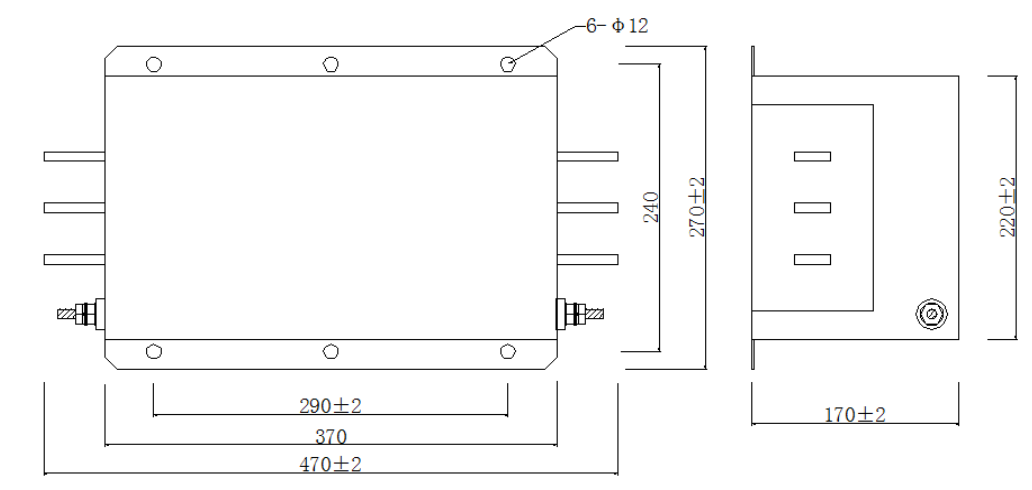

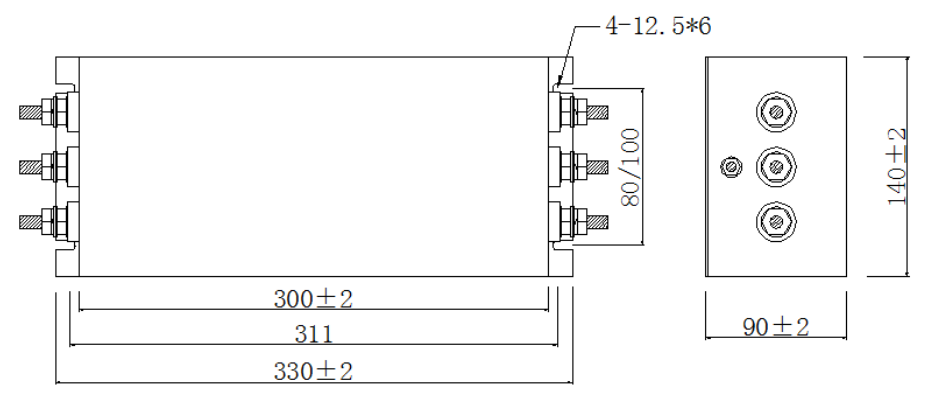

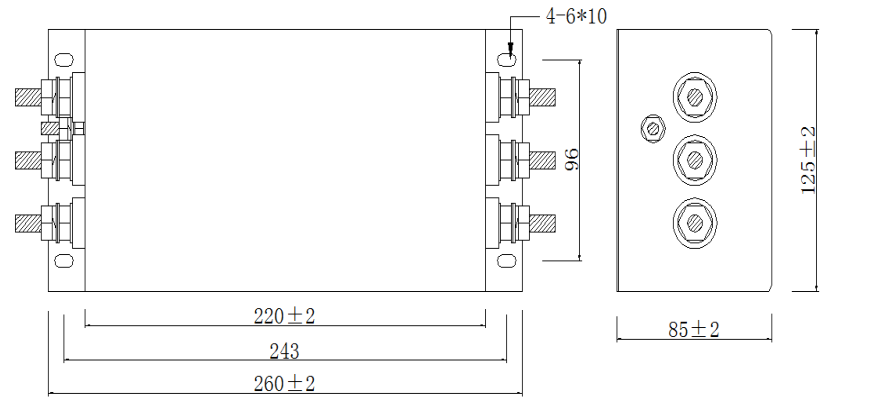

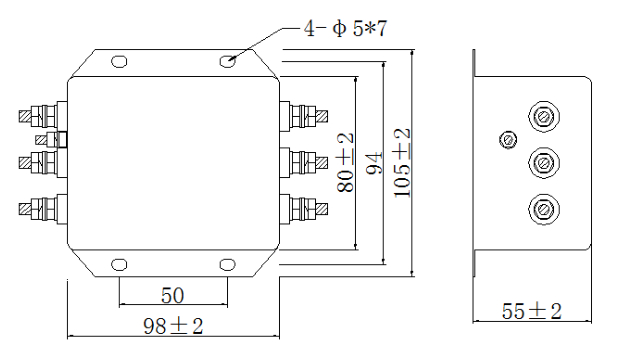

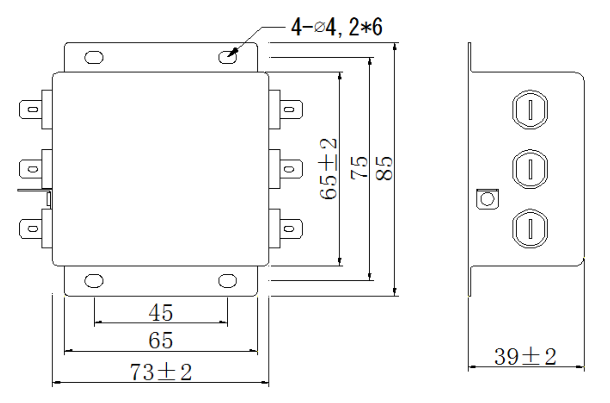

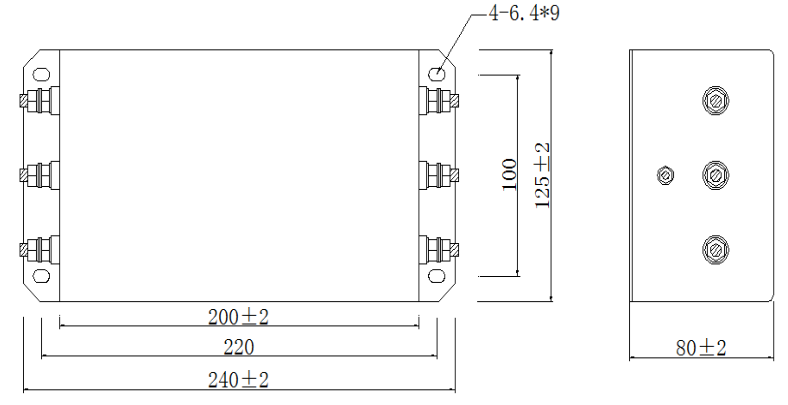

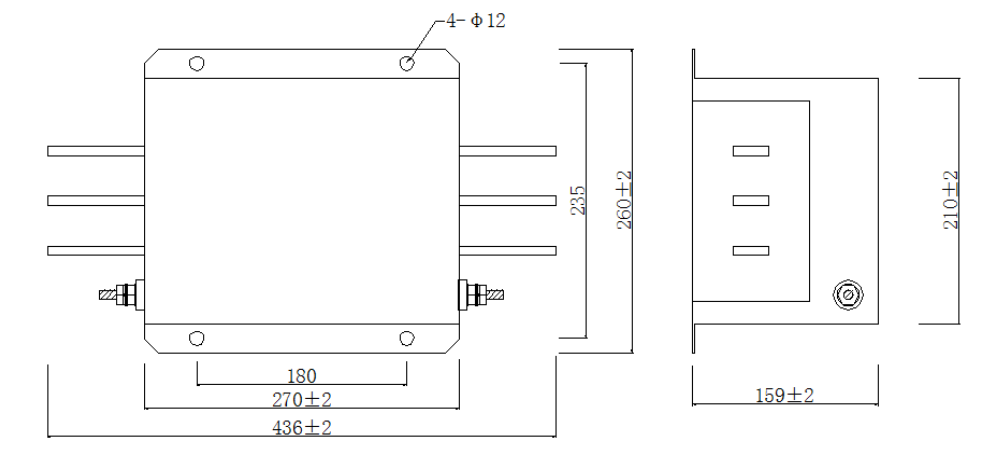

3XAES外殼樣式：3XAES Case Styles
3XAER外殼樣式：3XAER Case Styles
3XAED外殼樣式：3XAED Case Styles
3XAEY外殼樣式：3XAEY Case Styles
3XAEU外殼樣式：3XAEU Case Styles
樣式1：Case Styles one
樣式2：Case Styles Two
3XAEJ外殼樣式：3XAEJ Case Styles
樣式1：Case Styles one
樣式2：Case Styles Two
3XAET外殼樣式：3XAET Case Styles
樣式1：Case Styles One
樣式2：Case Styles Two
樣式3：Case Styles Three
性能參數 Performance Data

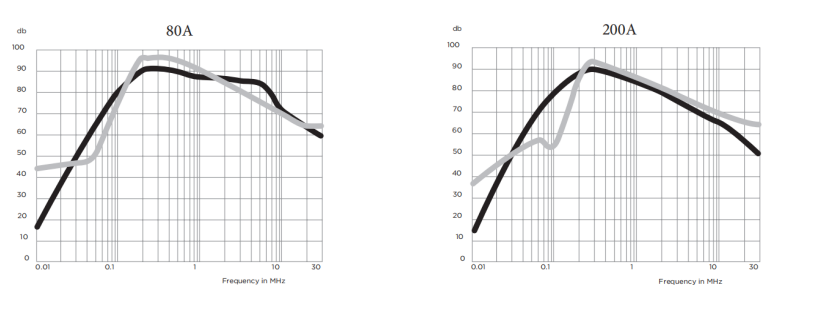

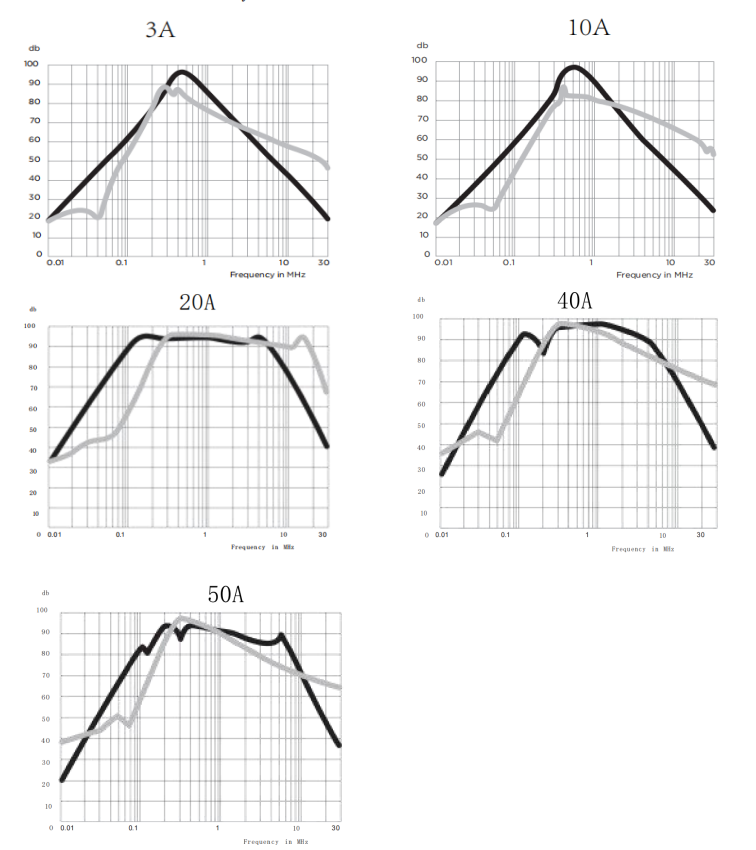

典型插入損耗 ypical Insertion Loss
在封閉的50歐姆系統中測量 Measured in closed 50 Ohm system

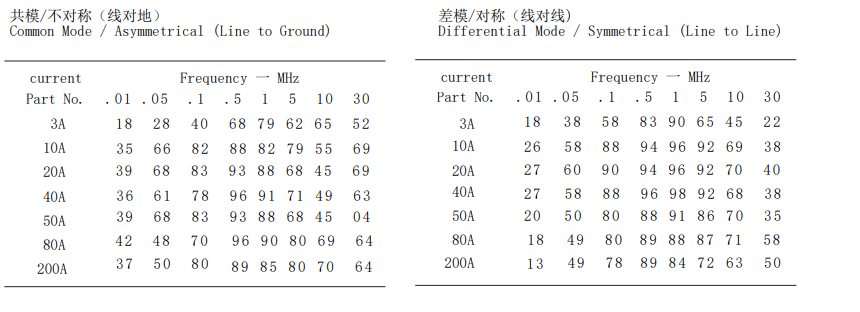

最小插入損耗 Minimum Insertion Loss
