特點和應用：Features and Applications

有較強的防浪涌和脈沖的能力并能夠承受多次浪涌的沖 擊

A strong anti-surge and pulse and the ability to  withstandshocks has succeeded

對于浪涌信號反映的時間小于10納秒

surge signal reflected in the little time less  than 10ns

產品使用壽命較長，高于市場上同類產品1到 1.5倍

Longer product life, higher than the market  similar productsfrom 1 to 1.5 times

適用于電源前級系統的濾波和瞬態過壓保護 （注意:在承受超大容量的瞬間極端放電時，可能產生爆 裂或者短路>

Apply to the former class power system recovery  and transient overvoltage protection(Note : in  anextreme discharged bear mega-capacity, burst or  short-circuit may have )

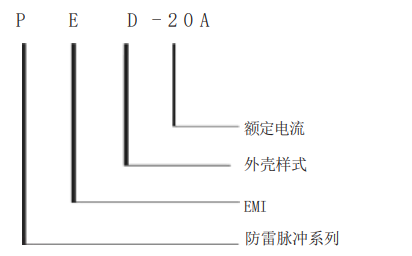

訂購信息：Ordering Information

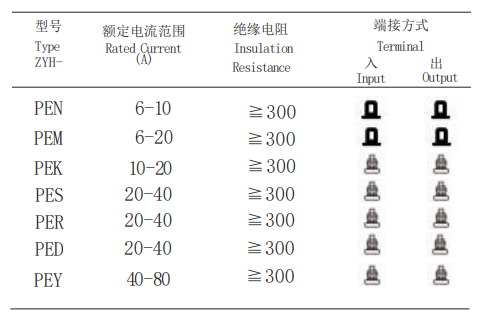

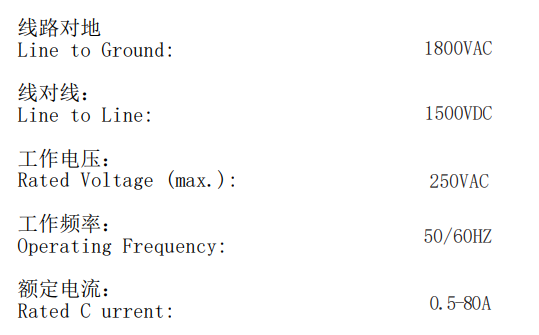

規格： Specifications

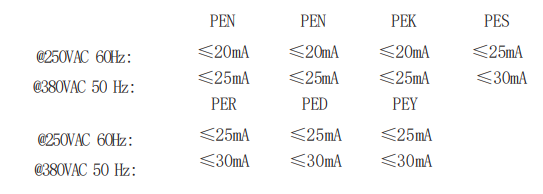

每條線路對地的最 大泄漏電流： Maximum leakage current each Line to Ground：

Hipot額定值（一分鐘）：

Hipot rating (one minute):

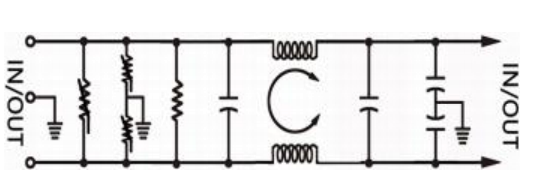

電路原理圖Electrical Schematics

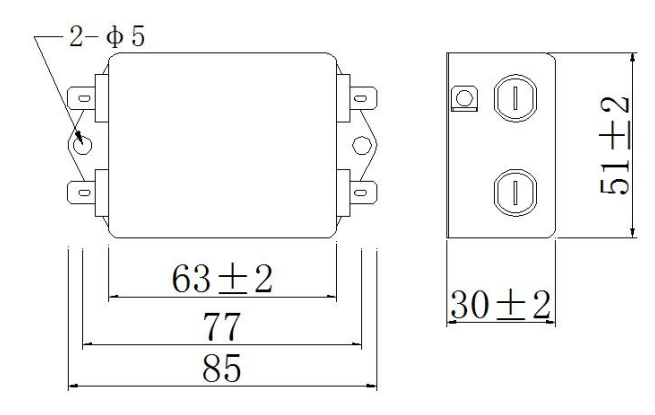

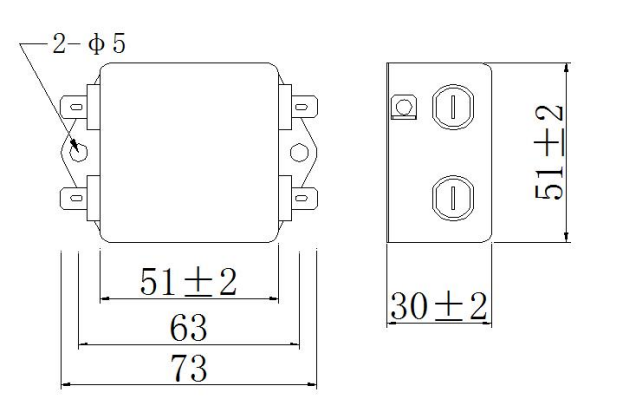

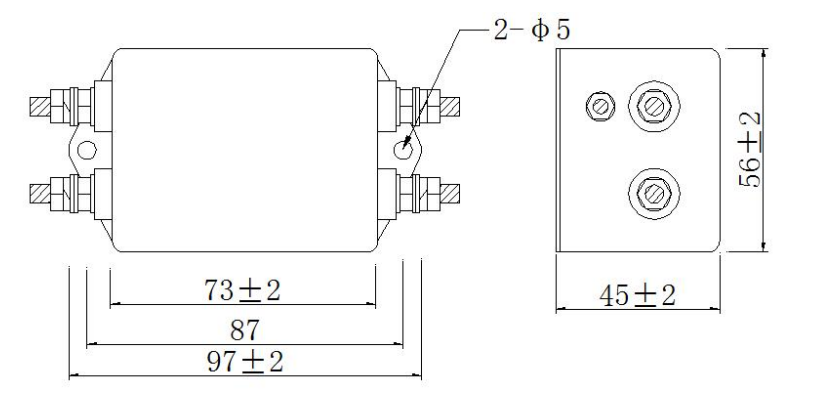

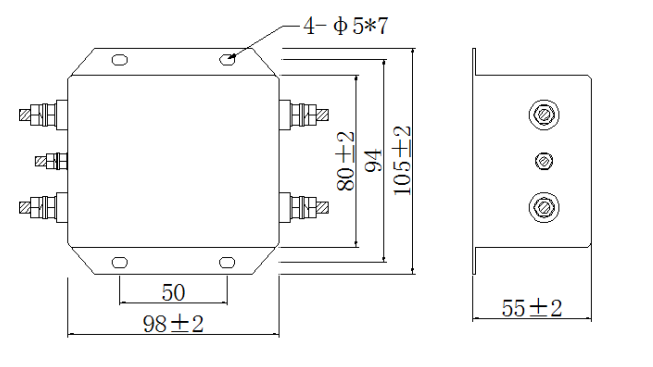

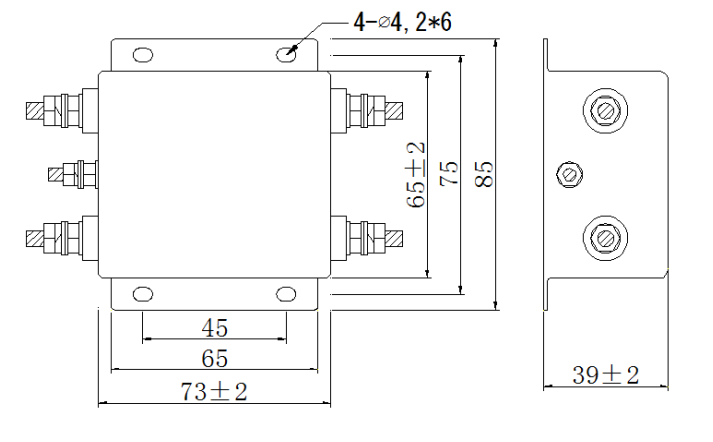

PEN外殼樣式： PEN Case Styles

PEM外殼樣式： PEM Case Styles

PEK外殼樣式： PEK Case Style

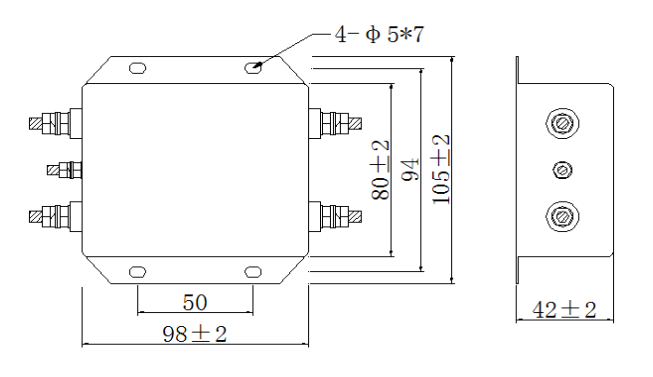

PES外殼樣式： PES Case Styles

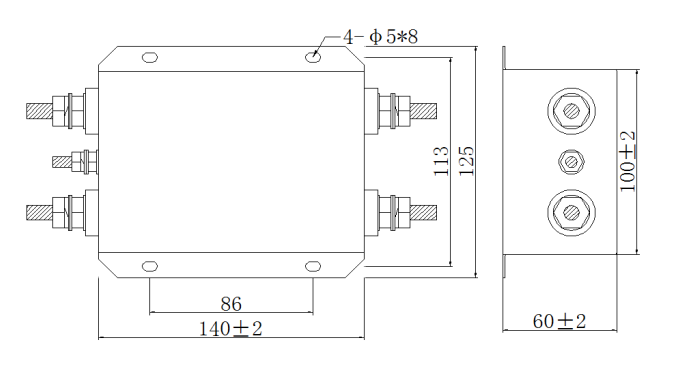

PER外殼樣式： PER Case Styles

PED外殼樣式： PED Case Styles

PEY外殼樣式： PEY Case Style

性能參數 Performance Data

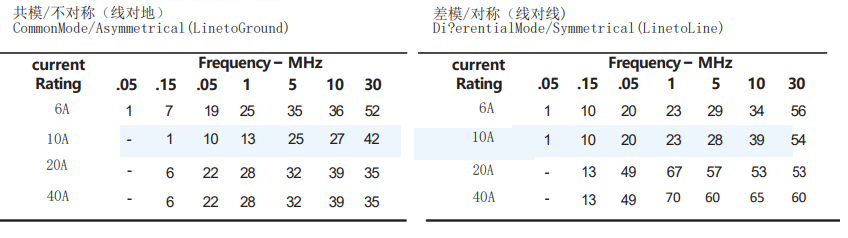

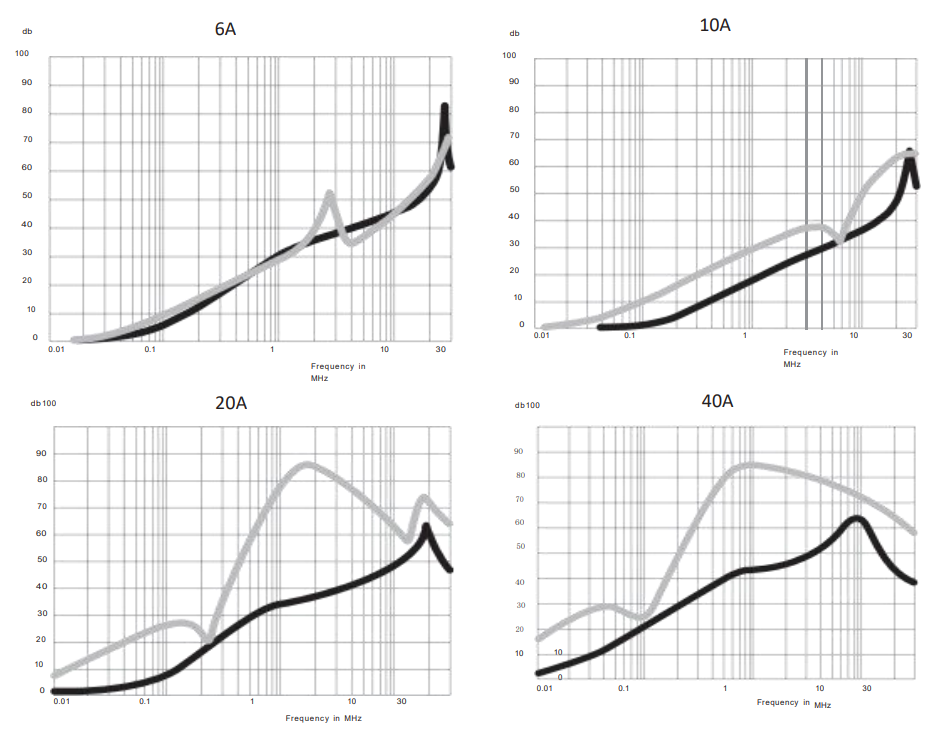

典型插入損耗 ypical Insertion Loss

在封閉的50歐姆系統中測量 Measured in closed 50 Ohm system

最小插入損耗 Minimum Insertion Loss

ZYH-P系列防雷脈沖電源濾波器1.pdf
